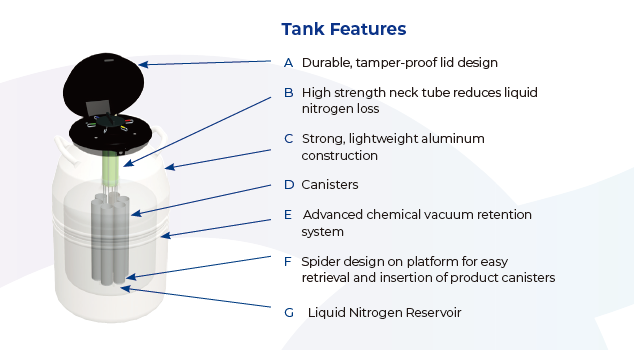

MVE sc系列液氮罐内部结构图

一、核心结构组成

1. 双层真空绝热系统
   采用铝合金内外罐 + 真空夹层设计，夹层中填充多层镀铝聚酯薄膜反射层，真空度达 10^-5Pa 以下510。例如 SC 20/20 型号通过这种结构将静态蒸发率控制在 0.09L / 天，液氮维持时间长达 142 天。
2. 颈管与密封组件
   颈管由玻璃钢材料制成，顶部设计有防倾倒偏转器（如 SC 20/20 Signature 型号），可在液氮溢出时将液体导流至安全区域，避免损坏抽气阀。颈口直径多为 51mm（2 英寸），部分型号（如 SC Millennium 20）采用 55.4mm 加宽设计，方便样本存取。
3. 提桶与存储系统
   标配 6 个铝合金提桶，每个提桶可容纳 540 支 1/2cc 冻存管（如 SC 11/7 型号），提桶底部带防滑纹路，防止滑动220。部分型号支持方形架（如 XC47/11-6SQ），空间利用率提升 20%。
4. 压力控制与安全装置
   配备过压保护阀（0.2 秒内泄压）和防爆膜片，压力异常时自动释放气体。例如 SC 36/32 型号工作压力达 1.6MPa，满足工业级需求。

二、典型型号结构解析

• 顶部结构：采用 “弯曲不折断” 设计，颈环内置偏转器，可吸收运输过程中的冲击力，减少颈部断裂风险。
• 内部布局：20.5L 液氮容量区与样本存储区完全隔离，罐底无需保留液氮层，有效存储空间提升 30%。
• 智能模块：可选配 2301 SmartTouch 控制器，实时监测温度、液位，支持远程报警（如温度波动超过 ±2℃时触发）。

三、技术参数与性能对比

四、内部结构设计亮点

1. 防交叉污染
   隔氮包覆层技术将液氮与样本完全隔离，避免传统浸泡式存储的污染风险，尤其适合 CAR-T 细胞等珍贵样本保存。
2. 温度均一性
   储存区域平均温度稳定在 - 193℃，开盖 10 分钟内温度仅上升 2℃，优于同类产品。
3. 人性化操作
   旋转式顶盖可在罐外完成样本定位，减少 30% 液氮消耗；底部万向轮设计使单人即可移动 34kg 的 SC 36/32 型号。

五、应用场景与选型建议

• 医疗领域：SC 11/7（11L）适合辅助生殖中心储存胚胎，单次可存放 210 支冻存管，满足日常使用需求。
• 工业深冷：SC 36/32（36.5L）耐压 1.6MPa，可用于半导体晶圆 - 196℃冷处理，支持 DCS 系统远程控制。
• 科研运输：SC 20/20 Signature（20.5L）的防震设计使其成为高校实验室短途转运细胞样本的首选，空重仅 10.2kg。

六、维护与合规要点

1. 真空检测：每 3 年需由特检院进行真空度检测，SC 系列真空质保期为 6-8 年，维修成本较传统罐降低 50%。
2. 认证要求：医疗级需 ISO 13485 认证，工业级需 TSG R0006 制造许可证，食品级需 GB 29202 认证。
3. 运输规范：公路运输需使用危险品专用车，铁路运输需提前申报，倾斜角度不得超过 45°。
