2m³ 低温液氮罐室外安装安全评价技术分析
时间:2025-09-08 14:21来源:原创 作者:小编 点击:
次

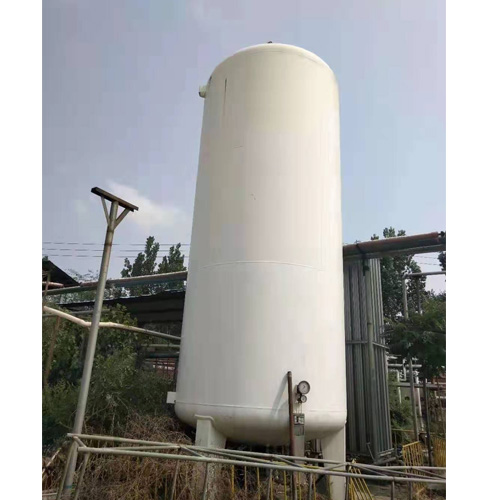

低温液氮罐（杜瓦罐）作为储存 - 195.8℃液态氮的特种设备，2m³ 规格因容积适中，广泛应用于工业冷却、科研实验等场景。其室外安装涉及低温环境、压力控制、环境适配等多重安全风险，需依据《固定式真空绝热深冷压力容器》（GB/T 18442）、《深度冷冻法生产氧气及相关气体安全技术规程》（GB 16912）等标准，从 “合规性、安全性、可靠性” 三维度开展系统安全评价，确保安装后设备长期稳定运行。
低温液氮罐（杜瓦罐）作为储存 - 195.8℃液态氮的特种设备，2m³ 规格因容积适中，广泛应用于工业冷却、科研实验等场景。其室外安装涉及低温环境、压力控制、环境适配等多重安全风险，需依据《固定式真空绝热深冷压力容器》（GB/T 18442）、《深度冷冻法生产氧气及相关气体安全技术规程》（GB 16912）等标准，从 “合规性、安全性、可靠性” 三维度开展系统安全评价，确保安装后设备长期稳定运行。
一、安全评价依据与范围界定
1. 核心评价依据
本次安全评价以国家强制性标准与行业规范为基准，关键依据包括：
- 设备标准：GB/T 18442.1-2011《固定式真空绝热深冷压力容器 第 1 部分：总则》，明确 2m³ 液氮罐的设计压力（通常 0.8~1.6MPa）、绝热性能（静态蒸发率≤0.5%/d）、材质要求（内胆选用 06Cr19Ni10 不锈钢，外壳选用 Q345R 碳钢）；
- 安装规范：GB 50030《氧气站设计规范》（含液氮储存相关要求），规定室外储罐与周边设施的安全距离；
- 安全规程：GB 16912-2008《深度冷冻法生产氧气及相关气体安全技术规程》，明确安装过程中的低温防护、压力监测要求；
- 地方规定：需结合安装所在地的《特种设备安全监察条例》实施细则，确保备案、验收流程合规。
2. 评价范围
聚焦 2m³ 低温液氮罐室外安装全流程，覆盖：
- 硬件系统：罐体本体（内胆、外壳、绝热层）、安全附件（安全阀、压力表、液位计、紧急切断阀）、连接管路（充装管、出气管、排污管）、基础设施（混凝土基础、防护栏）；
- 环境适配：安装选址的地形、气象条件（高温、低温、大风、降雨）对设备的影响；
- 操作关联：安装后的充装、巡检、应急操作的安全适配性。
二、选址与总图布置安全评价
2m³ 液氮罐室外安装的 “先天安全性” 取决于选址，需重点评价以下维度：
1. 安全距离合规性
依据 GB 50030，需核查罐区与周边设施的距离是否满足要求（表 1）：
评价风险点：若选址距离明火源＜15m，低温氮气泄漏后可能因空气流动卷入火源区域，虽氮气不可燃，但会降低局部氧含量，导致燃烧不充分产生有毒气体；若靠近地下燃气管，罐体基础沉降可能挤压管线，引发燃气泄漏叠加风险。
2. 地形与环境适配性
- 地形要求：安装场地需平整，坡度≤3‰，避免低洼地带（防止暴雨积水浸泡基础）；若场地存在轻微坡度，需通过混凝土找平，确保罐体垂直度偏差≤1‰（依据 GB/T 18442.4，罐体安装后垂直度需用水平仪检测）；
- 气象适应性：
- 高温地区（年极端高温≥35℃）：需评估罐体绝热层是否耐受，建议加装遮阳棚（避免阳光直射导致静态蒸发率升高，超出 0.5%/d 的设计值）；
- 低温地区（年极端低温≤-20℃）：需检查阀门密封件材质（选用耐低温氟橡胶，而非丁腈橡胶），防止低温脆裂；
- 大风地区（阵风≥8 级）：需增设罐体防风固定支架（支架与罐体间距≥100mm，避免碰撞损伤绝热层）。
3. 配套设施兼容性
- 排水系统：罐区需设置环形排水沟，排水坡度≥5‰，防止雨水、融雪（低温罐外壁结霜融化）淤积；排水沟需定期清理，避免泥沙堵塞；
- 供电系统：若安装泄漏报警仪、伴热装置（北方地区管路防冻），需确保供电线路采用防水防腐电缆，敷设高度≥2.5m，避免被车辆碾压或雨水浸泡；
- 消防设施：罐区 50m 范围内需设置干粉灭火器（2 具 4kg）、消防沙（≥0.5m³），虽液氮不可燃，但可应对周边设备火灾，且消防沙可覆盖少量液氮泄漏区域（减缓汽化速度）。
三、设备及附件安全评价
2m³ 低温液氮罐的核心安全隐患源于设备本体及附件缺陷，需从 “出厂合规性 - 安装前检查 - 安装后校验” 全链条评价：
1. 罐体本体评价
- 出厂文件核查：需确认设备附带的《特种设备制造许可证》《产品质量证明书》完整，重点核查：
- 内胆壁厚（设计值≥6mm，实际测量偏差≤±0.5mm），若壁厚过薄，可能因压力波动导致鼓包；
- 绝热层真空度（出厂值≤5×10⁻³Pa），安装前需用真空计复测，若真空度降至 1×10⁻²Pa 以下，静态蒸发率会显著升高，增加罐内压力失控风险；
- 焊缝检测报告（内胆所有焊缝需进行 100% 射线检测，Ⅲ 级合格），避免存在未焊透、裂纹等缺陷；
- 外观检查：罐体外壳无变形、锈蚀（涂层厚度≥80μm，用涂层测厚仪检测）；内胆接口（充装口、出气口）螺纹完好，无磕碰损伤；真空阀门（用于补充真空）密封良好，无泄漏痕迹。
2. 安全附件评价
安全附件是液氮罐的 “安全阀”，需逐一核查合规性（表 2）：
关键风险点：若安全阀校验过期或起跳压力设定错误，罐内压力超限时无法泄压，可能导致罐体爆裂；液位计无报警功能，易因充装过量导致液氮溢出（低温液氮接触地面会迅速汽化，引发周边人员冻伤）。
3. 连接管路评价
室外安装的管路需耐受低温与环境腐蚀，评价要点包括：
- 材质选择：充装管、出气管需选用 06Cr19Ni10 不锈钢管（禁止使用普通碳钢管，低温下易脆裂）；管路壁厚需满足设计压力（如设计压力 1.6MPa，DN50 管路壁厚≥3.5mm）；
- 保温与防护：管路需采用聚氨酯真空绝热保温（保温层厚度≥50mm），外覆镀锌铁皮保护层（防止雨水侵蚀）；阀门、法兰连接处需额外包裹绝热材料（避免冷量损失导致结露结冰）；
- 布置规范：管路坡度≥3‰（便于排污、排液）；与罐体接口处采用柔性连接（如不锈钢波纹管，补偿罐体与管路的热胀冷缩）；管路支架间距≤1.5m（防止管路振动变形）；禁止将管路直接铺设在地面（需架空或埋地，埋地时需做防腐处理）；
- 密封性试验：管路安装后进行气压试验（压力 = 设计压力的 1.15 倍，保压 1h），用肥皂水涂抹所有焊缝、法兰、阀门接口，无气泡为合格；若管路埋地，需额外进行水压试验（压力 = 设计压力的 1.5 倍）。
四、安装工艺与基础安全评价
2m³ 液氮罐的安装工艺直接影响设备稳定性，需重点评价基础施工与吊装操作：
1. 混凝土基础评价
基础是罐体稳定的核心，依据 GB/T 18442.4，评价指标包括：
- 强度要求：混凝土强度等级≥C30；基础表面平整度偏差≤5mm/m（用 2m 靠尺检测）；基础顶面标高偏差 ±10mm；
- 尺寸与结构：基础直径≥罐体直径 + 600mm（便于操作与维护）；基础高度≥300mm（防止雨水浸泡罐体底部）；若地下水位较高，需设置碎石垫层（厚度≥100mm）与防水层（如 SBS 改性沥青卷材）；
- 承载能力：基础承载能力≥罐体总重量（2m³ 液氮罐空罐约 800kg，满液后约 2000kg）的 1.2 倍，需提供地基承载力检测报告（要求≥150kPa）。
风险提示：若基础强度不足或平整度超标，罐体安装后可能出现倾斜，导致内胆受力不均，加速绝热层损坏；基础无防水层，地下水渗入会导致基础开裂，引发罐体沉降。
2. 吊装与安装工艺评价
- 吊装设备要求：选用额定起重量≥5t 的汽车起重机（2m³ 液氮罐满液后总重约 2t，需预留安全系数）；吊具选用专用低温吊带（禁止使用钢丝绳直接捆绑罐体，避免划伤外壳）；
- 吊装操作规范：吊装前需确认罐体吊点（厂家预设，通常在外壳顶部），禁止随意更改吊点位置；吊装过程中罐体倾斜角度≤15°（防止内胆与外壳碰撞）；专人指挥，吊装半径内禁止站人；
- 安装校准：罐体就位后，用水平仪在罐体上、中、下三个位置检测垂直度，偏差需≤1‰；调整基础垫片（不锈钢材质，禁止使用橡胶垫片），确保罐体稳定后紧固地脚螺栓（螺栓扭矩按设计要求，如 M20 螺栓扭矩≥200N・m）。
五、风险识别与防控措施评价
基于室外安装场景，需系统识别 “低温、压力、环境” 三类风险，并评价防控措施的有效性：
1. 核心风险识别（表 3）
2. 防控措施有效性评价
- 泄漏防控：
- 需安装氮气泄漏报警器（检测范围 0~100% VOL，报警值设为 50% LEL），探头安装在罐体下方 1m 范围内（氮气比空气略轻，泄漏后向上扩散，探头需兼顾上下区域）；
- 罐区设置 1.2m 高不锈钢防护栏，栏内地面铺设防滑地砖（防止泄漏后人员滑倒），护栏外张贴 “低温危险、禁止入内” 警示标识；
- 压力防控：
- 安装压力变送器，与控制室联动，实时监测罐内压力（超压时自动报警并启动排风装置）；
- 每周检查绝热层真空度，每月校验安全阀、压力表，确保压力控制设备完好；
- 环境适应：
- 高温地区加装遮阳棚（棚顶高度≥3m，避免遮挡操作空间），低温地区对阀门、管路加装电伴热（伴热温度控制在 5~10℃，防止超温影响液氮品质）；
- 基础周边设置排水明沟，配备潜水泵（暴雨时应急排水）；
- 操作规范：
- 制定《2m³ 液氮罐室外操作规程》，明确充装、巡检、应急操作流程；
- 操作人员需经专项培训（考核合格后方可上岗），配备低温防护手套（耐受 - 200℃）、护目镜、防化服，定期开展应急演练（每季度 1 次）。
六、应急能力与验收评价
1. 应急能力评价
- 应急预案：需编制《液氮泄漏应急处置方案》，明确应急组织机构、泄漏处理流程（如关闭阀门、疏散人员、通风置换）、人员急救措施（冻伤处理、缺氧急救），预案需经专家评审并备案；
- 应急物资：罐区需配备：
- 个人防护装备：低温防护手套（5 副）、护目镜（5 副）、正压式空气呼吸器（2 台，应对缺氧环境）；
- 泄漏处理物资：专用堵漏工具（针对阀门、管路泄漏）、消防沙（0.5m³）、干粉灭火器（2 具 4kg）；
- 急救物资：医用冻伤膏、担架、急救箱（含止血带、消毒用品）；
- 应急演练：评价近期演练记录（需包含演练时间、参与人员、处置过程、改进措施），确保操作人员掌握 “泄漏报警 - 人员撤离 - 阀门关闭 - 泄漏控制” 的完整流程。
2. 安装验收评价
2m³ 低温液氮罐室外安装完成后，需按以下流程验收，确认安全达标：
- 资料验收：核查设备出厂文件、附件校验报告、基础检测报告、安装记录（吊装、管路试验、垂直度检测）等资料的完整性与合规性；
- 现场验收：
- 外观检查：罐体无变形、管路保温完好、警示标识清晰、防护栏稳固；
- 功能测试：启动紧急切断阀、液位报警、压力报警功能，确认动作准确；进行氮气泄漏模拟（用氮气瓶向管路充压至 0.5MPa，关闭阀门后保压 1h，压力降≤0.02MPa 为合格）；
- 合规验收：向当地特种设备安全监察部门申请验收，取得《特种设备使用登记证》后方可投入使用。
七、结论与建议
1. 评价结论
2m³ 低温液氮罐室外安装的安全核心在于 “合规选址、合格设备、规范安装、有效防控”：需严格遵循现行国家标准，重点管控 “基础承载、压力附件、管路密封、泄漏报警” 四大关键环节，同时建立完善的巡检与应急机制，才能实现设备室外长期安全运行。
2. 优化建议
- 设备维护：建议每季度检查绝热层真空度，每半年校验安全阀与压力表，每年进行一次全面气密性试验；
- 智能升级：可加装物联网监测系统，实时远程监控罐内压力、液位、泄漏情况，异常时自动报警，降低人工巡检压力；
- 人员培训：定期开展低温安全知识与应急操作培训，确保操作人员熟练掌握冻伤急救、泄漏处置技能，避免因操作失误引发事故。
通过以上系统性安全评价，可有效识别 2m³ 低温液氮罐室外安装的潜在风险，为设备合规安装、安全运行提供技术支撑，同时为后续日常维护与应急处置奠定基础，保障人员与设备安全。
