DC230LP 杜瓦瓶使用中液位监测不准
时间:2025-11-05 14:55来源:原创 作者:小编 点击:
次
DC230LP 杜瓦瓶使用中液位监测不准、移动压力波动、出液管路堵塞等问题，结合该型号 230L 容积、移动式设计特点，提供称重法校准液位、安全阀灵敏度测试、管路结冰清理等实用解决办法，附日常维护要点，为工业液氧 / 液氮运输

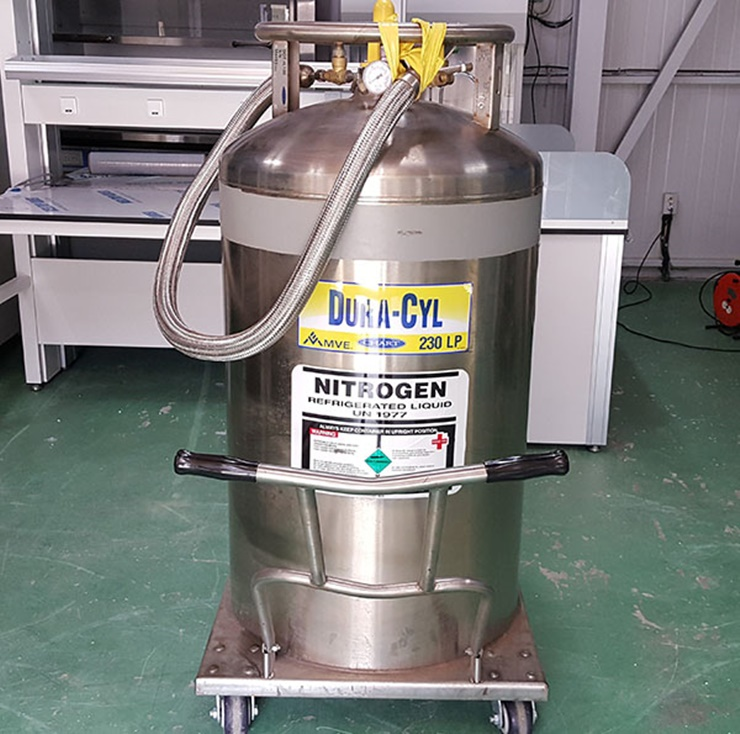

DC230LP 杜瓦瓶作为 230L 容积的移动式低温存储设备，凭借 “大容量 + 高密封性” 设计，广泛应用于工业液氧 / 液氮短途运输、医疗低温试剂配送、科研机构批量样品存储等场景。其设计压力 0.8MPa、绝热层采用真空 + 珠光砂复合结构，正常工况下可实现低温介质稳定存储与输送。但实际使用中，受液位计适配性、移动固定方式、管路维护等因素影响，常出现液位监测偏差、移动中压力骤变、出液管路堵塞等问题，不仅影响介质使用效率，还可能埋下安全隐患。本文针对 DC230LP 杜瓦瓶的三类典型问题，解析成因并提供型号适配的解决办法，同时梳理日常维护要点，为操作人员提供实用技术参考。
一、先了解：DC230LP 杜瓦瓶的基础特性与适用场景
在分析问题前，需先明确 DC230LP 的核心参数，确保解决办法贴合型号设计：
- 核心规格：有效容积 230L，设计压力 0.8MPa，工作温度 - 196℃至 60℃，适配介质为液氮、液氧、液氩，采用移动式结构（带 4 个锁定式万向轮，承重≥500kg）；
- 关键配置：标配侧装式磁翻板液位计（量程 0-230L）、顶部安全阀（整定压力 0.8MPa）、底部出液阀（DN25 接口），绝热层为双层真空 + 珠光砂填充（真空度≤1Pa）；
适用场景：单次运输距离≤50km 的工业低温介质配送（如工厂液氧补给）、医疗机构单日 50-100 份冻存样品转运，不建议用于长期静态存储（超过 7 天）或高频次取液（每日＞5 次）。
二、拆解一：DC230LP 杜瓦瓶液位监测不准 —— 导致介质余量误判
1. 问题现象
DC230LP 杜瓦瓶通过磁翻板液位计读取介质余量时，显示值与实际偏差超 10%（如液位计显示 150L，实际排空后称重仅 130L），导致加液时机延误（介质耗尽影响生产）或充装过量（超 200L 引发压力升高）。
2. 核心成因
- 液位计选型与安装适配性不足：部分 DC230LP 用户更换非原厂液位计时，选用量程 0-250L 的通用型磁翻板液位计，未匹配该型号杜瓦瓶的 “罐身直径 - 介质静压力” 特性，导致浮子卡滞或读数偏移；
- 介质晃动影响动态读数：DC230LP 作为移动式杜瓦瓶，运输过程中介质（如液氮）剧烈晃动，磁翻板液位计浮子随液面波动，显示值忽高忽低，静态静置后仍存在 5%-8% 偏差；
- 未定期用称重法校准：依赖液位计 “可视化读数”，未按周期用称重法验证 ——DC230LP 空罐重量约 85kg，满罐（230L 液氮）总重≈85kg+230L×0.808kg/L≈271kg，若称重值与液位计推算值偏差超 10kg，未及时校准。
3. 解决办法
- 选用型号适配的液位计：优先使用 DC230LP 原厂配套磁翻板液位计（型号通常为 UHZ-230-DW），或选择标注 “适配 230L 低温杜瓦瓶” 的专用液位计，确保浮子密度与介质匹配（液氮用浮子密度≤0.7g/cm³）；
- 运输中与静态读数区分：运输时仅参考液位计 “大致范围”（如显示 100-150L 即可），到达目的地后静置 30 分钟（待介质稳定）再读取精确值；若需运输中精准监测，可加装外置超声波液位传感器（安装在罐顶中心，避开进料口）；
- 每周用称重法校准：固定每周同一时间，用精度≥1kg 的地磅称量杜瓦瓶总重，按 “实际介质重量 = 总重 - 空罐重” 计算实际容积（1kg 液氮≈1.24L），若与液位计显示偏差超 10L，调整液位计浮子位置（松开固定螺栓，微调浮子高度至读数匹配）。
三、拆解二：DC230LP 杜瓦瓶移动中压力波动 —— 引发安全阀频繁起跳
1. 问题现象
DC230LP 杜瓦瓶在运输移动（如厂区内转运、公路短途运输）过程中，罐内压力从 0.5MPa 骤升至 0.8MPa（安全阀整定压力），触发安全阀泄压，单次运输损耗液氧 / 液氮超 5L；或压力骤降至 0.3MPa 以下，导致后续出液速度变慢。
2. 核心成因
- 移动前固定不当，介质晃动加剧挥发：DC230LP 的万向轮未完全锁定（运输中罐身轻微倾斜），或介质充装量超 200L（超总容积 87%），移动中介质剧烈撞击罐壁，加速挥发，罐内气态介质增多导致压力骤升；
- 安全阀未提前检查，卡滞或灵敏度不足：移动前未测试安全阀（轻提手柄），阀芯因介质残留油污卡滞，压力升高时无法及时起跳；或安全阀整定压力误调至 0.7MPa（低于设计值 0.8MPa），轻微压力波动即触发泄压；
- 环境温度变化与管路散热不均：夏季运输时罐身暴露在 35℃以上环境，外界热量快速渗入；或出液管路未包裹保温棉，移动中气流直吹管路，导致局部介质汽化，间接引发罐内压力波动。
3. 解决办法
- 移动前做好 “固定 + 充装” 双检查：锁定 DC230LP 的 4 个万向轮（确保轮锁完全卡入卡槽），充装介质时控制液位≤184L（总容积 80%），预留足够气态缓冲空间；运输路线选择平整路面，避免急刹车、急转弯（减少介质晃动）；
- 移动前测试安全阀灵敏度：关闭出液阀，缓慢打开顶部排气阀，将压力调至 0.6MPa，轻提安全阀手柄 1-2 秒，观察是否顺畅泄压（有介质微量排出），松手后能快速回座且无泄漏；若卡滞，用无水乙醇清洁阀芯，晾干后重新测试；
- 运输中做好温度防护：夏季运输时在罐身外侧包裹一层 5mm 厚的铝箔保温棉（预留安全阀、压力表观察口），出液管路缠绕保温带（长度覆盖从罐底到接口的全段）；冬季运输避免罐身接触冰雪（防止局部结冰影响绝热层）。
四、拆解三：DC230LP 杜瓦瓶出液管路堵塞 —— 导致介质无法正常输送
1. 问题现象
DC230LP 杜瓦瓶打开出液阀后，出液量明显减少（从正常 50L/h 降至 10L/h 以下），或完全无介质流出，管路外壁出现局部结霜（堵塞部位温度过低），需频繁敲击管路仍无法缓解。
2. 核心成因
- 介质残留结冰堵塞管路：上次使用后未排空出液管路内残留介质（如液氮），低温下残留介质结冰，堵塞 DN25 接口或管路弯道；DC230LP 的出液管路有 1 个 90° 弯道（靠近罐底），是结冰堵塞的高发部位；
- 管路内混入杂质或密封碎屑：更换出液接口密封垫时，未清理残留的聚四氟乙烯碎屑；或充装时介质带入微量金属杂质（如储罐底部沉淀），长期堆积在管路内，阻碍介质流动；
- 出液阀阀芯卡滞：DC230LP 的出液阀为不锈钢球阀，长期使用后阀芯与阀座间残留介质杂质，导致阀门无法完全打开（仅开 1/4 开度），看似堵塞实则是阀门未全开。
3. 解决办法
- 停机排空并清理结冰：关闭出液阀，打开顶部排气阀泄压至 0MPa，拆卸出液管路（先松开接口螺栓），用热空气枪（温度≤60℃）缓慢加热堵塞部位（重点是 90° 弯道），待冰完全融化后，用干燥氮气吹扫管路（压力 0.3MPa），清除残留水分；
- 定期检查管路与清理杂质：每月拆卸出液管路接口，用无水乙醇擦拭管路内壁，去除杂质；更换密封垫时，选择 DC230LP 专用聚四氟乙烯垫（厚度 3mm，内径 25mm），避免使用裁剪的非标准垫片（易产生碎屑）；
- 检修出液阀并润滑：关闭阀门后，拆卸阀杆顶部的防尘盖，注入少量低温硅基润滑脂（每次 0.5ml），反复转动阀柄 10 次（全开 - 全关），确保阀芯灵活转动；若仍卡滞，拆卸阀门，用细砂纸（400 目）轻轻打磨阀芯表面（去除杂质划痕）。
五、DC230LP 杜瓦瓶日常维护要点
- 每日检查：查看压力表读数（正常 0.4-0.6MPa）、液位计显示（不低于 50L），检查万向轮锁定状态，出液阀是否关闭严密（无泄漏痕迹）；
- 每周维护：用皂液检测出液接口、安全阀接口的密封性（涂抹后无气泡）；校准液位计（称重法）；清洁罐身外壁（用干布擦拭灰尘，避免用湿布）；
- 每月深度保养：校准压力表（与标准数显压力表对比，误差≤±0.02MPa）；检查绝热层（观察罐壁是否有局部异常结霜，无则正常）；润滑出液阀与万向轮轴承（各注入 1ml 专用润滑脂）；
- 长期存放（超 1 个月）：排空罐内介质，关闭所有阀门，套上防尘罩，锁定万向轮，每月通风 1 次（打开排气阀 30 分钟，防止内部潮湿）。
DC230LP 杜瓦瓶的稳定使用，需结合其 “移动式、大容量” 的型号特性，针对性解决液位监测、移动压力、管路堵塞等问题。操作人员需熟悉该型号的核心参数与适配配件，通过 “事前检查、事中控制、事后维护” 的流程，减少故障发生率。只有将型号特性与实操规范结合，才能让 DC230LP 在工业配送、医疗转运等场景中发挥高效作用，保障低温介质的安全存储与输送。
