查特 MVE 液氦系统：标准化搭建流程与核心设计原则
查特（Chart MVE）液氦系统作为超低温领域的关键基础设施，广泛应用于核磁共振（MRI）、大型科研装置（如加速器、低温物理实验）、半导体制造等领域。其系统搭建是一项涉及精密工程、低温物理和安全管理的综合性任务。一套稳定、高效的液氦系统，绝非简单的设备拼装，而是基于严格原则的系统性工程。本文将深入剖析查特 MVE 液氦系统的标准搭建方式与核心设计原则。
一、系统概述与核心组件
一套完整的查特 MVE 液氦系统，通常以液氦杜瓦（储罐） 为核心，延伸出供给、回收、纯化与安全监控等多个子系统。

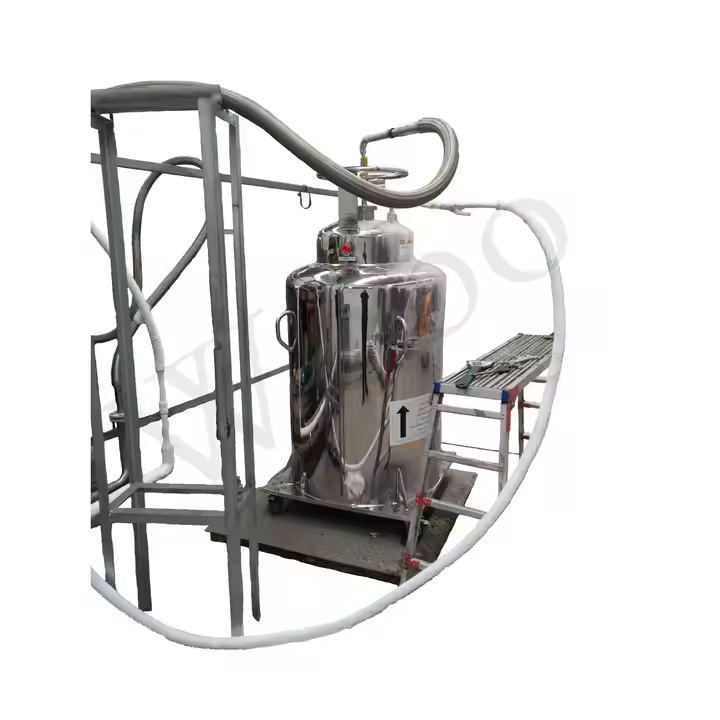

核心存储单元（液氦杜瓦）：
采用高真空多层绝热（Super Insulation） 技术，确保极低的日蒸发率。
配备带压力构建器（Cold Head/Heater），用于在需要输送时在杜瓦内建立安全压力。
集成液位计、压力传感器、安全阀等多重监控与安全装置。
输送子系统：
输液管（Transfer Line）：双层真空绝热软管或硬管，是连接杜瓦与使用端（如磁体）的“动脉”。其真空性能直接决定输送损耗。
安全阀与截止阀：在管道关键节点设置，用于隔离和控制流路。
回收与纯化子系统（对于闭环系统）：
氦气回收管路：将使用端蒸发的气态氦（Boil-off Gas）引回。
氦气纯化器（Purifier）：去除回收气体中的水汽、空气等杂质，将其纯化至可供再液化或直接回充杜瓦的级别（通常要求 >99.999%）。
储气袋或低压储罐：作为回收气体的缓冲容器。
监控与控制系统：
集中监控杜瓦液位、压力、各阀组状态。
监测纯化器工作状态及气体纯度。
具备自动报警、紧急切断和事件记录功能。
二、系统搭建的核心设计原则
在搭建前，必须遵循以下基本原则，以确保系统的长期可靠性、安全性与经济性。
原则一：安全性至高无上
压力安全：所有承压部件（杜瓦、管道、阀门）必须符合相关压力容器标准，安全阀的设定和排放能力需经过计算和认证。
窒息风险预防：液氦大量泄漏会导致空间内氧气被置换。系统应安装在通风良好的区域，并考虑配备氧气含量监测报警器。
低温伤害防护：所有可能接触低温液体或冷气的表面，必须进行隔热处理或设置防护罩，并明确标识警告。
冗余设计：关键安全参数（如压力、液位）的监测应有冗余；重要阀门可考虑备用或手动旁通。
原则二：绝热效率最大化
路径最短化：在满足操作和维护空间的前提下，输送管线应尽可能缩短，减少冷量损失。
绝热性能最优化：输液管必须选用高真空绝热产品，并确保其真空寿命。所有管道连接处（如弯头、接头）的绝热处理需与管道本体性能匹配。
减少热桥：所有支架、吊架必须采用绝热垫块，防止热量从墙/架传导至低温管道。
原则三：系统可靠性保障
模块化与标准化：优先采用查特原厂或认证的标准化接口组件，确保兼容性和密封可靠性。避免现场非标加工关键连接件。
材料兼容性：所有接触氦气（尤其是低温液体）的部件材料，必须确保在-269°C下仍保持良好的机械性能和密封性能（如使用不锈钢、特定合金，避免某些塑料或不适用的金属）。
可维护性设计：阀门的布置应便于操作和检修；系统应预留必要的吹扫、抽真空和测压接口，便于日后维护和检漏。
原则四：操作便捷与自动化
集中控制：将主要的控制、监测和报警功能集成到一人机界面，实现一站式管理。
流程自动化：对常规操作，如杜瓦压力构建、自动输液、纯化器启停等，可编程实现自动化序列，减少人工操作失误。
状态可视化：清晰的系统流程图面板，实时显示各点压力和阀门开关状态，便于快速诊断。
三、标准化搭建流程概要
一个规范的搭建项目通常遵循以下阶段：
前期规划与设计：
需求分析：明确终端耗量、峰值流量、存储容量、是否需要回收等。
现场勘察：确定设备布局、管道走向、通风条件、承重、安全通道。
系统设计：绘制详细的工艺与仪表流程图（P&ID），编制设备与材料清单。
场地准备与基础设施：
完成设备基础的建造与承重测试。
确保供电、通风、消防等配套设施到位。
安装必要的固定支架和管道桥架。
设备就位与主管道安装：
主杜瓦、纯化器等大型设备吊装就位。
安装绝热输送管道，此过程需极度小心，保护管道真空夹层不受损坏。
所有焊接必须由具有低温管路焊接资质的技师完成，并进行氦质谱检漏。
辅助系统与电仪安装：
安装气体回收管路、安全阀、截止阀等。
铺设电缆，安装传感器、控制器、报警装置。
完成所有电气接线与仪表校准。
系统吹扫、检漏与调试：
使用高纯氮气或氦气对全部管道进行多次吹扫，去除水分和杂质。
对整个系统进行整体压力检漏，确保所有连接点的密封性。
逐项测试各阀门动作、传感器读数、报警功能及自动控制序列。
预冷与试运行：
使用液氮对系统进行逐步预冷，防止液氦直接注入造成剧烈热冲击。
系统充分预冷后，引入少量液氦进行实际输液和回收测试，验证性能。
对操作和维护人员进行全面培训。
文档交付与验收：
提供完整的竣工图纸、操作手册、维护指南和零部件清单。
系统稳定运行一段时间后，进行最终验收。
四、关键注意事项
杜绝污染：氦系统最怕水汽和空气污染。任何开口作业后，重新投用前必须严格进行吹扫和抽真空。
缓慢操作：对于低温阀门，必须缓慢开启或关闭，避免因液体瞬间汽化（闪蒸）或压力骤变引发“水锤”效应，损坏设备。
专业团队：搭建工作必须由同时具备低温工程经验和查特产品知识的专业团队实施，切忌盲目施工。
结语
查特 MVE 液氦系统的成功搭建，是精密设计、优质材料、规范施工和严格遵循安全原则的共同结果。它并非一次性安装工程，而是为未来数年甚至数十年的稳定运行奠定基础。用户在规划之初，就应着眼于全生命周期成本与风险，与有资质的供应商和工程团队深度合作，从前端设计抓起，才能确保这座“超低温堡垒”的坚固与可靠，从而为前沿科研或关键医疗设备提供不可或缺的低温保障。
