DN20 液氮管路技术参数详解

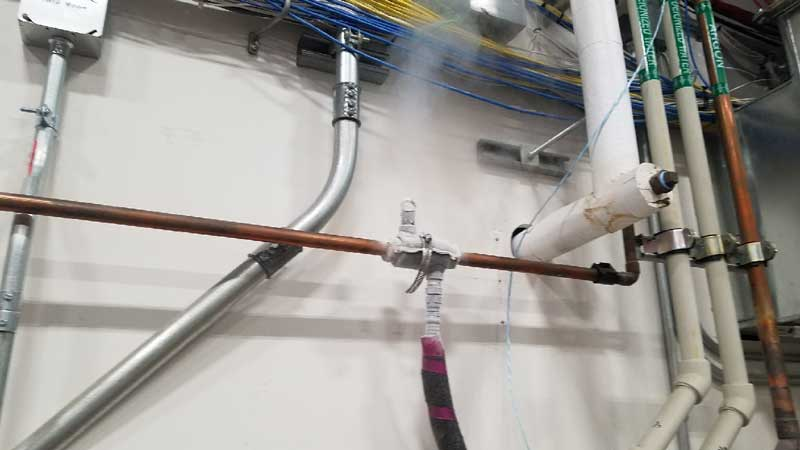

在液氮输送系统中，DN20 属于中小口径主流管路，广泛应用于自增压液氮罐输出、深冷箱供液、冷阱补液、实验室低温设备供料、小型冻干机供液等场景。DN20 液氮管路分为真空绝热硬管与真空绝热软管两大类，二者基础公称通径一致，但结构、机械参数、适用工况存在明显差异。
一、基础结构与规格参数
DN20 指管路公称通径 20mm，液氮输送几乎全部采用双层夹套结构，内层走液氮介质，外层为保护壳体，夹层填充多层绝热材料并抽至高真空，隔绝对流、辐射、传导三类热量传入，避免管路外壁大面积结霜、降低液氮汽化损耗。
DN20 真空绝热硬管(固定铺设主干管路)
硬管多用于固定敷设的管线，罐体到设备之间长距离管线、车间固定供液支路。
内管：主流规格 Φ25×2mm 无缝不锈钢管，实际流通内径约 21mm;材质选用 SUS304(06Cr19Ni10)，对洁净度要求高的生物样本、医药场景升级为 SUS316L，禁止普通碳钢，低温下碳钢会发生冷脆失效。
外保护管：常用 Φ89×2mm 不锈钢壳体，保护真空夹层不受外力磕碰损伤。
夹层结构：高真空多层绝热，搭配低温吸附剂，用于维持长期真空状态。
单段标准长度：1‑6m 分段预制，现场拼接，管段内部配置低温补偿元件，抵消内管‑196℃降温收缩带来的形变应力，防止焊缝开裂。
DN20 真空绝热软管(柔性连接段)
软管用于设备接口、存在位移、需要拆装的位置，例如液氮罐出口、设备端接口、需要少量位移补偿的节点，不可用于长距离主干铺设。
内管：不锈钢波纹管，公称通径 DN20，内壁波纹结构，具备伸缩、弯曲能力。
外层：不锈钢编织防护层 + 真空夹套多层绝热;最小静态弯曲半径不低于 250‑500mm，实际使用尽量大于 500mm，避免弯折压扁内管造成流通截面缩小、压降飙升。
长度：按需定制，常规 0.5‑5m，不建议做过长软管，软管冷损会高于同长度硬管。
二、温度、压力与真空指标
设计温度：‑196℃(液氮介质)，部分厂家按‑270℃裕量设计，满足兼容液氩等其他低温介质;环境适用‑40℃~+60℃。
工作压力：常规系统 1.6‑2.0MPa;设计压力可达 3.2‑4.0MPa，按照前端自增压罐、调压阀输出压力选型，采购时明确系统最大工作压力，不要直接选用最低压力等级管路。
夹层真空要求：夹层压力<0.004Pa;整体真空漏率≤2×10⁻¹⁰ Pa・L/s，出厂采用氦质谱检漏，是保障保冷寿命的核心指标。真空失效会直接表现为管路外壁结霜严重，液氮汽化量大幅上升。
三、热工与冷损参数
冷损(漏热量)代表单位长度管路从环境吸收的热量，直接决定输送过程中液氮汽化比例，是选型的关键指标。
DN20 真空硬管：冷损约 0.5‑0.6W/m，预制合格产品冷损控制在 0.53W/m 左右。
DN20 真空软管：冷损略高，区间 0.8‑2W/m，软管波纹管结构会增加热传导，长度应尽量缩短。
对比参考：普通聚氨酯泡沫保温管路，DN20 冷损可达 3‑5W/m，只适合极短距离临时使用，不适合长期连续输送。真空绝热管路冷损仅为普通保温管路的几十分之一，适合正式工艺系统。
四、流量、流速与压降参考
DN20 管路适配中等供液流量，液态液氮有推荐流速区间，流速过高会带来压降大、气堵、冲蚀管壁等问题，流速过低易产生气液两相流。
液态液氮推荐流速：1.0‑2.0m/s，不宜超过 2.5m/s;按内径 21mm 计算，对应流量约 12‑24L/min，适合中型冷阱、深冷箱、多台设备集中供液场景。
气态氮气输送，流速可放宽至 5‑10m/s。
压降影响因素：管路长度、弯头数量、阀门、过滤器。每增加一个 90° 弯头，会增加 5‑10% 压降，设计时尽量减少弯头;管路较长时，需要核算总压降，保证后端设备入口压力满足工艺需求。
选型提示：当实际流量长期低于 5L/min，优先选用 DN15 管路;流量持续大于 25L/min，建议升级 DN25，避免 DN20 管路大流量下压降过高。
五、连接接口形式
DN20 液氮管路常见三种连接方案，不同场景各有取舍。
真空法兰连接：多用于硬管管段之间，法兰自带夹层真空对接，漏热小，密封可靠，适合固定主干管线，拆装工作量偏大。
真空承插卡箍接头：承插式公母接头，卡箍锁紧，现场安装便捷，接头自带绝热，漏热低，实验室、中小型低温系统应用广泛。
波纹管软管接头：双卡套、低温法兰、CGA 接头，用于软管两端对接设备罐体。密封件必须选用耐‑196℃的 PTFE 低温密封圈，普通橡胶、硅胶会低温脆裂，造成泄漏风险。
注意：普通螺纹接头不建议用于 DN20 液氮液相管路，反复冷热循环后螺纹位置易出现微漏。
六、选型边界与适用场景
适合使用 DN20 液氮管路场景
自增压液氮罐向深冷箱、冷阱、低温试验槽供液，管路长度 1‑20m。
中小型冻干设备、食品速冻单元的液氮供给支路。
单台或 2‑3 台低温设备集中供液，流量区间 8‑24L/min。
固定主干采用真空硬管，设备出入口增加一小段 DN20 真空软管，补偿设备振动、装配误差。
不建议选用 DN20 的工况
长期流量<5L/min，管径偏大，管路内容易形成气腔，气堵概率上升，优先 DN15。
流量持续>25L/min，压降过大，应升级 DN25 及以上规格。
频繁大幅度弯折、拖拽移动的工况，软管容易加速真空失效，应优化系统布局。
七、安装与运维关键要点
管路布置：尽量直线布置，弯头曲率半径≥5 倍管径;设置 1‰‑3‰微小坡度，便于残留液体回流，低点设置排液阀;管卡使用隔热垫片，管卡间距硬管≤2m，避免振动传导，振动会加速夹层真空衰减。
焊接工艺：硬管焊接采用氩弧焊，焊缝按低温管道要求做探伤，避免焊缝隐藏裂纹，低温运行后裂纹扩展引发泄漏。安装完成后先做常温氮气保压检漏，合格后再通入液氮预冷，禁止直接大流量通入液氮，巨大温差会造成应力损伤。
预冷操作：初次投运必须缓慢预冷，逐步降温，减少热冲击。
日常运维判断：正常合格真空管路外壁常温下不应结霜;出现大面积结霜、结露，代表夹层真空失效，需要停止使用，检测或者更换管路。定期检查接头位置，局部异常结霜代表接头微泄漏，及时更换低温密封件。长期停机必须排空管内残留液氮，防止密闭空间汽化超压。
DN20 液氮真空管路是中小流量液氮输送的常用规格，硬管侧重固定长距离铺设，软管用于柔性补偿。选型不能只看公称通径，需要综合确认材质、压力等级、冷损指标、真空漏率，匹配实际流量、管路长度。很多现场故障来源于选型时忽略冷损、流速超标、密封件错用普通橡胶件、未做预冷，按照工艺参数匹配管路，严格执行安装检漏、预冷流程，可降低汽化损耗，保障整套低温系统长期稳定运行。
