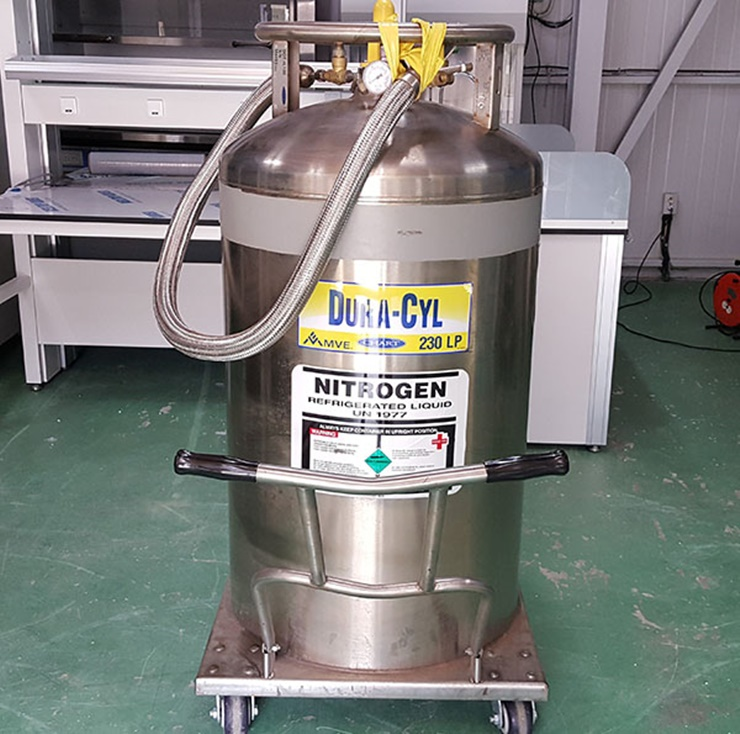

自增压液氮罐输出量可控的范围
自增压液氮罐的输出量，现场最常见的误解是认为只要开大阀门就能无限提高流量，或者指望通过调节增压阀实现从零到标称值的宽范围控制。实际情况是：自增压罐的可调范围远比想象中狭窄。其输出量由罐内压力与管路阻力共同决定，而罐内压力的可用区间又被设计压力和汽化能力严格限定。以常见的 YDZ 系列为例，工作压力通常在 0.05～0.09 MPa 之间，压力可调比不到两倍;由于流量大致与压差的平方根成正比，折算下来流量的可调比往往只有 1.3～1.5 倍左右。认清这一前提，后续的设备选型与调试才能避免方向性偏差。
一、先明确“输出量”指的是哪一种
讨论可控范围前，需要区分三种容易混淆的概念：
标称输液量。即产品参数表中标注的“排液量”或“输液量”(如 ≥4 L/min、≥6 L/min、≥8 L/min 等)，这是 GB/T 16774《自增压式液氮容器》规定的性能指标之一，代表在规定工况下的能力下限，并非恒定输出值。该标准适用于工作压力小于 0.1 MPa、有效容积 50～800 L 的奥氏体不锈钢自增压容器。
实际工作流量。指特定压力下、连接具体管路和受液设备后测得的瞬时流量。它会随着液位、环境温度和管路状态的变化而波动，通常低于标称值。
可控范围。指在满足“连续、稳定、不触发安全阀、不出现两相脉动”的前提下，能够长期维持并重复复现的流量区间。这才是工程上真正有意义的指标，且必然小于标称输液量。
二、三条边界，框定可调范围
下边界：最小稳定压差。
当罐内压力过低时，液体在输送管内会大量汽化，形成气液两相流，导致出液断断续续、压力表指针摆动以及流量无法维持。经验上，压力低于 0.02～0.04 MPa 时基本无法实现连续排液;0.05 MPa 附近是多数厂家推荐的“经济排液点”。需要注意的是，这个下限还取决于管路长度、管径、弯头数量以及受液端的背压。管路越长、背压越高，所需的最低压力也就越大。
上边界：最高工作压力与安全阀整定压力。
这是不可逾越的红线。自增压式液氮容器的工作压力普遍小于 0.1 MPa，常见型号的推荐工作区间为 0.05～0.09 MPa，安全阀整定压力多设在 0.09～0.18 MPa 档(具体以铭牌和校验报告为准)。试图通过继续拧大增压阀来提高流速，只会让安全阀起跳，造成大量排液浪费，并加速阀座磨损结冰。此外，储存型容器并非高压容器，任何超出铭牌限值的操作都不应被视为“正常调节”。
第三条边界：增压盘管的汽化能力。
这一条容易被忽略，却是“阀门开大反而没液”的根本原因。排液过程中，罐内压力会随液位下降和液体输出而自然跌落，必须依靠增压盘管从环境吸热、将少量液氮汽化回补气相空间来维持压力。当排液流量接近或超过汽化器的补给能力时，压力将无法稳住，流量随之衰减。环境温度低、盘管表面结霜严重、通风不良或罐体处于半满状态(气相空间小)，都会削弱这一能力。因此，标称输液量本质上反映的是汽化能力的上限，而非阀门的通流上限。
综合这三条边界，实用的可控范围大致落在标称输液量的四成到八成之间，并且必须保持在铭牌允许的工作压力窗口内。超出这一区间的流量并非完全无法实现，而是难以稳定维持，也不宜作为长期工况。
三、为什么靠调压调不出宽范围
这是理解整套系统的关键。自增压罐的输出动力来自气相空间的静压，流量近似满足：
Q ∝ √(ΔP / 阻力)
其中 ΔP 为罐内压力减去受液端背压与静压差之和。由于流量与压差呈平方根关系，压力变化带来的流量响应相对迟钝。将压力从 0.05 MPa 提升至 0.09 MPa(已接近上限)，流量仅增加约三成;反之，若要将流量减半，压力需降至原来的四分之一附近，而这往往已经跌破了最小稳定压差。
由此可见：单纯依靠调节增压阀来实现宽范围流量控制，在物理原理上便受到限制。若工艺确实需要较大的调节比，通常有以下三条路径：
改变管路阻力。通过调节阀或针阀节流，配合稳压阀保持上游压力恒定。这种方式可将流量向下延伸，但过小的开度容易引发脉动和冰堵，且节流本身会造成额外的汽化损失。
增加缓冲环节。采用“自增压罐 + 缓冲杜瓦 + 下游精密控制”的两级结构。前级负责大容量供液，后级在小容积、低压差的条件下进行精细调节，两者互不干扰。这是实验室和小流量工况下性价比较高的方案。
改用低温泵或加压储罐。当需要低流量高精度(如每小时几升甚至更低)或长距离、高背压输送时，自增压方式已不再适用，应改用低温液体泵配合质量流量计闭环控制，或直接使用更高压力等级的供液设备。
四、影响输出量稳定性的五个变量
即使将压力和阀门开度固定，实际流量仍可能发生漂移，主要原因包括：
液位下降。随着液位降低，取液口的静压头减小，同时罐内饱和温度与气相空间体积发生变化，导致相同压力下的流量逐渐衰减。满载与见底时的流量差异可能达到两位数百分比，这也是“补到后来变慢”的常见成因。
环境温度与盘管结霜。空温式增压盘管依赖环境热量，冬季室温偏低或盘管外表面结霜增厚时，汽化能力会明显下降。部分型号可选配电加热辅助，但会增加额外的静态耗液。
两相流脉动。管路预冷不充分、存在局部高点或管径突变时，容易产生气塞，表现为流量忽大忽小、软管跳动及压力表指针摆动。合理的做法是先小流量预冷管路，再逐步开大阀门，并保持软管走向平缓、无急弯无高点。
受液端背压变化。若受液容器本身带有正压、排气不畅或液位升高，都会抬高背压、压缩有效压差。补液后期流量变慢，很多时候问题出在受液端的排气不畅，而非供液罐故障。
阀门特性与操作手法。球阀不适合用于精细节流，其在小开度下流量变化剧烈且易冲蚀阀座;需要调节时应选用针阀或带微调结构的低温阀。此外，增压阀开启后应随压力上升逐步关小，若一直保持大开度，容易造成超调并触发安全阀。
五、把可控范围写进技术协议的做法
采购或改造阶段提前明确参数，能有效避免后期扯皮。建议至少约定以下内容：
目标流量及其允许波动带(例如 20 L/h ±10%)，并注明对应的液位区间(如满液的 90%～30%)和环境温度范围;
工作压力窗口，包含推荐值、上限值及安全阀整定压力，要求提供铭牌照片与校验报告;
流量—压力标定曲线，要求供应商在出厂前实测若干压力点下的实际流量，作为验收基准。这一项成本不高，却是后续判断设备是否“跑偏”的唯一依据;
汽化器能力余量，要求按最大排液工况核算，并说明是否需要电加热辅助;
管路配置，包括管径、长度、弯头数量上限以及真空绝热软管的规格，因为这部分阻力直接计入总压降;
控制配置，明确是手动、稳压阀还是闭环自动控制，以及是否需要远程监控和数据记录。
六、验收与日常核查
验收阶段建议在三个压力点(下限、推荐值、上限附近)分别测定稳定流量，每个点连续记录不少于十分钟，观察是否存在脉动、安全阀是否微启、压力能否稳住。随后做一次升降负荷试验，确认系统恢复能力。最后将实测数据与出厂标定曲线比对，偏差超出约定范围时应要求整改。
日常核查则更为简便：固定一套常用的压力和阀门开度，定期记录单位时间的转出量或受液罐的液位上升速率。趋势一旦偏离基线，往往是真空衰减、盘管结霜、阀门内漏或管路局部堵塞的早期信号，比等到报警再排查要主动得多。
七、常见问答
Q：能不能把压力调到 0.12 MPa 让流量再大一点?
不建议。这已经超出了常规自增压容器的推荐工作区间，会使安全阀频繁起跳，缩短其寿命甚至造成损坏，同时也违反了按铭牌限值使用的原则。确实需要更大流量时，应更换汽化能力更强的型号或采用泵送方案，而不是盲目提高压力。
Q：标称输液量 6 L/min，是不是意味着我可以在 1～6 L/min 之间任意设定?
不是。标称值是能力下限而非调节范围。如前所述，受压力窗口和平方根关系的限制，实际可用的连续可调区间远窄于此。需要将小流量作为常态工况的用户，建议直接评估两级缓冲或低温泵方案。
Q：为什么刚开始出液挺快，十几分钟后就慢了?
优先排查四项内容：罐内压力是否因汽化能力不足而跌落、液位是否已降至较低位置、增压盘管是否结霜严重、受液端排气是否通畅。多数情况下属于压力维持不住或背压升高，而非阀门故障。
Q：多台设备同时补液，流量互相干扰怎么办?
共用同一供液罐时，任一支路动作都会引起总管压力波动。解决办法包括：各支路增设稳压阀或自力式调节阀、设置缓冲罐隔离、错开补液时间，或者改为分区独立供液。在技术协议中写明“同时使用系数”和压力波动限值，比事后补救更有效。
Q：小流量精密补液(比如每小时几升)，用自增压罐合适吗?
不太合适。自增压罐的优势在于中大流量、短周期、间歇式补给。小流量精密工况面临的最小问题是节流后的两相流脉动和压力难以稳定。此类需求更适合采用缓冲杜瓦结合汽化器供气、低温泵配合质量流量计，或直接使用带精密控制的专用补液装置。
Q：加装流量计就能精确控制了吗?
流量计只能提供测量功能，无法直接改善控制品质。真正的精度提升依赖于“稳压加上调节阀加上流量反馈”的闭环结构，并且上游必须具备足够的压力余量。如果压力本身就在下限附近徘徊，闭环系统也无能为力。此外，用于低温两相介质的流量测量本身存在难度，选型时需确认仪表的适用介质、温度范围和安装直管段要求。
Q：冬天和夏天输出量差别大，正常吗?
属于正常现象，但差值应在可预期范围内。空温式增压盘管的汽化能力与环境温度直接相关，冬夏差异明显;同时夏季环境温度高，静态蒸发和压力上升也更快。若季节差异远超历史水平，则需要检查真空夹层状态和盘管结霜情况。较为稳妥的做法是建立季节性的基线数据，避免仅凭单次读数下结论。
Q：能不能用电加热一直 boosting 来保证流量?
可以作为一种补充手段，但需权衡代价：电加热会增加额外的能耗和耗液，长时间运行还可能引起罐内液体分层、局部过热。采用此方案时，应明确加热功率、控制逻辑、超温保护和联锁要求，并将其写入技术文件，不宜临时接线凑合使用。
