查特CHART液氦杜瓦罐HE500杜瓦瓶

查特CHART液氦杜瓦罐杜瓦瓶液氦的可靠运输储存容器超级深冷液氦杜瓦罐

查特CHART液氦杜瓦罐液氦杜瓦瓶

液氦的可靠运输储存容器超级深冷液氦杜瓦罐

        超级深冷液氦杜瓦罐专为液氦的可靠运输设计和制作,具有自重轻、易操作、高可靠性及超级绝热性能等特点。独特的颈管设计为运输过程提供足够的强度。简洁的正方形滑轮底座设计提供最大的稳定性。
        现有容量范围从100升到500升规格的产品。超级深冷液氦杜瓦瓶可选配绝对压力安全阀,可用于空运。所有型号为100%无磁设计,适用于核磁共振(MRI)。

产品优点:
超级深冷液氦杜瓦罐的控制阀组及接头安装在顶部,液氦杜瓦瓶非常便于操作,并可连接各种标准尺寸的软管。
◆  质量轻,经久耐用
◆  最佳的绝热性能
◆  配置较大的球阀,可连接最大为3/4〃(19mm)输液管

These Ultra-Helium Dewars™ are light, maneuverable and durable, while providing superior thermal performance. The unique neck tube design provides proven support during transportation. The outboard caster base provides maximum stability in a compact design. Available in sizes ranging from 100 to 500 liters, the dewars are suitable for air transport (IATA conforming) with the optional absolute pressure relief valve. All models are 100% non-magnetic for Magnetic Resonance Imagery (MRI) service.

Product Advantages:
Maximum durability and lightweight
Outstanding thermal performance
Large ball valves for up to 3/4" (19mm) transfer lines

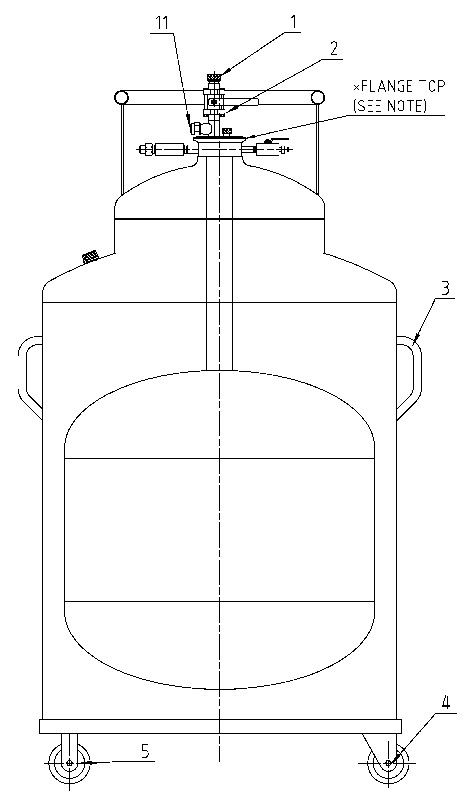

标准配置              Features

 液氦杜瓦瓶查特液氦杜瓦瓶
  1. 快速取液口
  2. 取液阀
  3. 拉手柄
  4. 万向轮(非磁性)
  5. 定向轮(非磁性)
  6. 放空阀连接
  7. V型抱箍
  8. 辅助安全截止阀
  9. 辅助安全阀(1psig)
  10. 压力表
  11. 第二安全阀(12psig)
  12. 主安全阀(10psig)
  13. 主放空阀




技术规格 / Technical Specifications

规格参数
型号 规格HE100液氦杜瓦瓶HE250液氦杜瓦瓶HE500液氦杜瓦瓶
容积 Capacity
液体(几何容积)Liquid Gross 升(liters) 110 275 550
液体(有效容积)Liquid Net 升(liters) 100 250 500
性能 Performance
静态蒸发率 NER** %每天(%per day) 1.25%
最大工作压力 MAWP psig 12 12 12
尺寸及压力设置 Dimensions&Pressure Ratings
直径 Diameter 毫米(mm) 606 856 1108
高度 Height 毫米(mm) 1546 1675 1793
法兰至内胆底部长度 Dip Tube Length 毫米(mm) 1132 1305 1421
皮重 Tare Weight 公斤(kg) 114 181 278
主安全阀压力设定 Main Relief Valve Setting psig 10 10 10
第二安全阀压力设定 Secondary Relief Valve psig 12 12 12

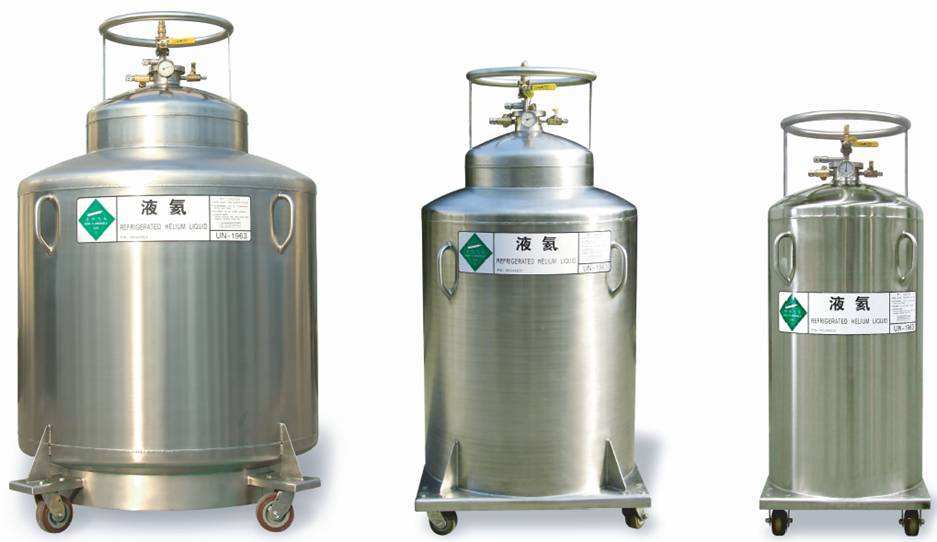

液氦杜瓦瓶产品图

液氦杜瓦瓶



------------------------------------------------------------------------------------------------------------------------------------------
