200系列罐体介绍+参数表

时间:2019-07-25 16:44来源: 作者:ydgmve2020yyx 点击:
MVE液氮罐 查特 CHART是设计制造各种深冷液体真空绝热贮存设备的专业公司,产品覆盖整个低温液体的供应链。也是全球最大,历史最为久远的超低温设备生产商。查特下属的MVE品牌杜瓦
MVE液氮罐查特 CHART是设计制造各种深冷液体真空绝热贮存设备的专业公司,产品覆盖整个低温液体的供应链。也是全球最大,历史最为久远的超低温设备生产商。查特下属的MVE品牌杜瓦瓶产品有40多年生产超低温绝热杜瓦瓶的生产历史,查特MVE的产品以因其质量高寿命长,低温介质耗损低,早已经在全世界得到了广泛的使用。

查特的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计,杜瓦瓶的液态储存保存时间更长,静态挥发率更低,有效利用率更高。其超群的绝热结构,使得一段时间内产品损耗极少或者没有损耗。例如:在高效用气方面,一个 180MP杜瓦瓶的容量相当于18个压力为2400psig的高压气瓶


一 技术参数:

产品型号/Model 200MP 200HP
几何容积/Gross (升/L) 209 209
净容积/Net (升/L) 200 200
外型尺寸/Size
外筒直径/Outer Shell Diameter (厘米/cm) 50.8 50.8
高度/Height(厘米/cm) 167.1 167.1
技术参数/Technical Parameter
安全阀设定压力(兆帕/PSI) 230/1.6 350/2.4
Relief Valve Setting(MPa/PSI)
空瓶重量/Empty Weigh(公斤/kg) 126.9 145.1
充装重量/Full Filling Weight(公斤/kg) *
液氧/LO2 331 339
液氮/LN2 271 280
液氩/LAr 375 380
液态二氧化碳/LCO2 / 353
标况下气体体积/Standard Gas Volume(Nm3)
氧气/O2 143 133
氮气/N2 105 108
氩气/Ar 139 130
二氧化碳/CO2 / 105
日蒸发率(液氮)/NER(LN2) 0.0185 0.0185
气流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氩(O2、N2、Ar) 10.5 10.5
二氧化碳(CO2) 2.9 2.9
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

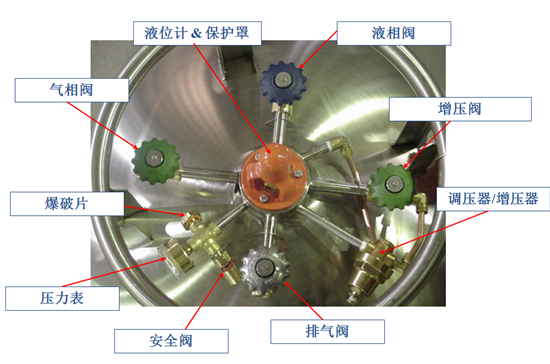

二 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制(接通/断开)压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量



三 产品特点:
压力:230-350 psig / 16-24 bar
容积: 200升
内外采用不锈钢桶体制造
内外筒体厚度厚, 采用抗冲击外胆制造,内胆具有支撑系统
查特杜瓦瓶具有高承载的底座和保护圈系统,保证罐体免受外力冲击而损坏
液位计可360 °旋转安装,随处可读取;能够随时更换.
液位计外露部分为铜和耐腐蚀的聚脂材料。
使用介质:液氮,液氧,液氩,液态二氧化碳和液态一氧化二氮
极低的超低温液体介质蒸发率
大流量气体及液体介质输出
所有外径为20”(508mm)的杜瓦瓶(160L,180L,200L)都有一个抗冲击的环型底座。
外径为26”(660mm)的瓶(230L & 265L) 底部都带有可移动的轮子。

四 贮存及使用安全要点
1贮存及使用场所必须保持足够通风,以防止氮气和氩气泄漏或排放,造成缺氧窒息;防止氧气泄漏或排放,形成富氧,易造成周围物质起火。
-贮存及使用场所必须远离火源,热源及腐蚀性物质。
2使用液体时,必须配戴皮手套或隔热手套操作低温部件,并保持干爽,防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时,必须配戴脸罩,以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道,接头和密封材料等部件,严禁带油脂,并且能与氧气相容。
5如果有任何疑问,请与我公司联系
