查特液氮罐杜瓦瓶是市场上使用比较广泛占有率比较高的同类产品,查特公司在真空储存深冷领域在40多年前就开始研发产品,现在主要研究低温介质储存的低耗损储存和长寿命的使用。
查特液氮罐杜瓦瓶是市场上使用比较广泛占有率比较高的同类产品,查特公司在真空储存深冷领域在40多年前就开始研发产品,现在主要研究低温介质储存的低耗损储存和长寿命的使用。以利于客户的长期高效使用。查特液氮罐杜瓦瓶的产品研发让技术原理涵盖所有深低温储存和运输领域,是机电一体化行业在超低温领域的延伸。创造深远价值。

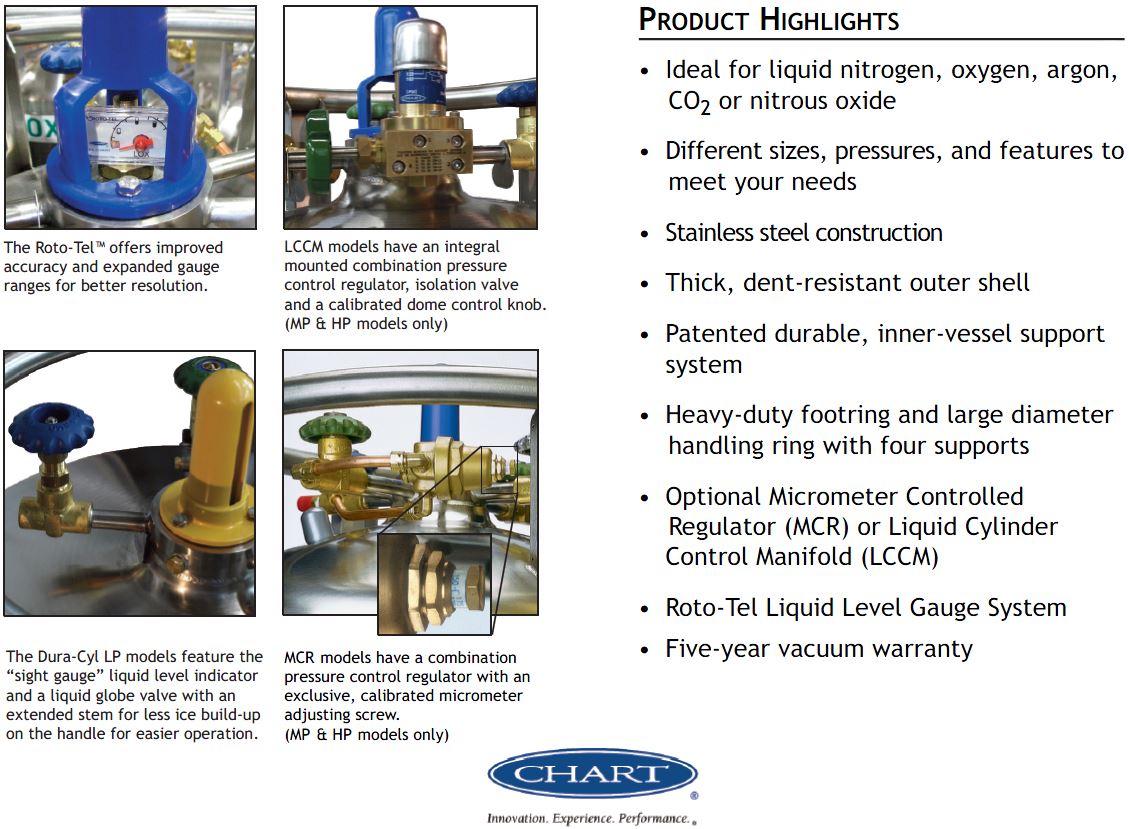

一 查特液氮罐杜瓦瓶产品特点
1 产品分型清晰——查特液氮罐各种型号分型主要根据罐体容积和压力分型。便于各种行业客户的选型。一般低压补液需求选择使用22psi压力的LP型罐体,普通补液和使用高纯气体的客户使用MP型1.58mpa,配置接口及减压阀输出气体,而需要更高压力的实验环境,厌氧培养箱或者液体/气体要求的则可以选择2.4mpa压力系列产品。
2 产品配置完善——查特液氮罐杜瓦瓶除不锈钢制罐体主体结构外,标准配置了相应的截止阀,安全阀系统,液位监控表,压力平衡回路,完善的扶手圈,罐底部的安全保护圈体。低压罐体还配有脚轮系统。
3 主体用料考究——液氮罐主体使用全不锈钢材质打磨抛光制成,外观耐受腐蚀,适用于所有实验室环境及工业使用环境。不锈钢用料厚实耐用。是客户长久选择的主要原因。
二 技术参数:
产品型号/Model |
|
160MP |
160HP |
类别 |
规格 |
参数 |
参数 |
压力级别 |
|
MP |
HP |
容量(升) |
几何容积 |
176L |
尺寸和安全阀开启压力设定值 |
|
|
|
安全阀设定压力 |
psig/mpa |
230/1.6 |
350/2.4 |
直径 |
厘米 |
50.8 |
高度 |
厘米 |
151.3 |
空重(公斤) |
|
113.4 |
126.9 |
满重(公斤) |
N2 |
234 |
241 |
|
O2 |
285 |
290 |
|
Ar |
322 |
325 |
|
CO2 |
|
303 |
|
N2O |
|
293 |
标准状态下气体体积 |
N2 |
97 |
91 |
|
O2 |
120 |
114 |
|
Ar |
117 |
111 |
|
CO2 |
|
89 |
|
N2O |
|
84 |
性能 |
|
日蒸发量%每天 |
N2 |
2 |
|
O2-Ar |
1.4 |
|
CO2-N2O |
|
0.5 |
气流量(NM3/Hr) |
N2-O2-Ar |
9.2 |
|
CO2-N2O |
|
2.9 |
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

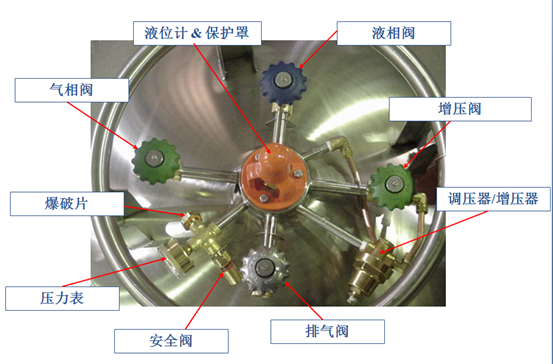

三 配置说明
-
液相阀——液相阀用来输入或者输出低温液体
-
增压阀——增加罐内压力,调节罐体汽化压力
-
调压器/增压器——(接通/断开)压力控制调节器
-
排气阀——又称放空阀,用于放空罐体内部压力
-
安全阀——又称泄压阀,在罐体内部压力超高时,用来泄压
-
压力表——指示罐体内部压力
-
气相阀——输出气体使用
-
液位计/保护罩——指示液氮罐内部低温液体液位,保护罩用来保护液位计
