一 查特液氮罐 杜瓦瓶产品特点 1 产品分型清晰 查特液氮罐各种型号分型主要根据罐体容积和压力分型。便于各种行业客户的选型。一般低压补液需求选择使用 22psi 压力的 LP 型罐体,

  查特液氮罐杜瓦瓶产品特点

1 产品分型清晰——查特液氮罐各种型号分型主要根据罐体容积和压力分型。便于各种行业客户的选型。一般低压补液需求选择使用22psi压力的LP型罐体,普通补液和使用高纯气体的客户使用MP1.58mpa,配置接口及减压阀输出气体,而需要更高压力的实验环境,厌氧培养箱或者液体/气体要求的则可以选择2.4mpa压力系列产品。



2 产品配置完善——查特液氮罐杜瓦瓶除不锈钢制罐体主体结构外,标准配置了相应的截止阀,安全阀系统,液位监控表,压力平衡回路,完善的扶手圈,罐底部的安全保护圈体。低压罐体还配有脚轮系统。



3 主体用料考究——液氮罐主体使用全不锈钢材质打磨抛光制成,外观耐受腐蚀,适用于所有实验室环境及工业使用环境。不锈钢用料厚实耐用。是客户长久选择的主要原因。



4 出厂校准的组合调压系统——查特液氮罐的MPHP系列配置的组合调压系统是其为气体系统的使用配置的丰富功能。该系统为内部平衡调压起到不可替代的作用,使用气体输出,增压后汽化盘管多余的流量气体经组合调压系统平衡回流再进入汽化系统内部,节省罐体内部氮气的挥发量,平衡压力,一举两得。



5 整体设计的两套便捷搬运车——设计了2套便捷搬运车,一套出厂即安装在罐体上,框式车体及脚轮让罐体搬运方便便捷。另一套适合单独搬运的液压手推式液氮罐搬运推车也可以单独定货。







技术参数



型号/ Model

单位Unit

MC390MP MCR

MC390HP MCR

MC450MP MCR

MC450HP MCR

尺寸/ Dimensions

瓶体直径/Cylinder Diameter

厘米/cm

75

75

75

75

瓶体高度/Cylinder Height

厘米/cm

141

141

156

156

框架长度/Base Length

厘米/cm

86

86

86

86

框架宽度/Base Width

厘米/cm

86

86

86

86

框架高度/Base Height

厘米/cm

200

200

200

200

瓶体空重/Empty Weigt

公斤/kg

197

242

216

266

框架重/Frame Weight

公斤/kg

164

164

164

164

充装液体重量/ (N2)

公斤/kg

272

256

314

294

(O2)

公斤/kg

387

366

445

420

(Ar)

公斤/kg

470

445

539

511

(CO2)

公斤/kg

/

392

/

452

(N2O)

公斤/kg

/

372

/

427

技术指标 / Technical Specifications







安全阀设定压力

Psig/MPa

230/1.58

350/2.41

230/1.58

350/2.41

Relief Valve Setting











日蒸发率(%每天)

N2

1.84%

1.84%

1.80%

1.80%

O2 Ar

1.50%

1.50%

1.40%

1.40%

NER(per day %)







CO2



0.60%



0.50%

几何容积/Gross capacity

/Liter

390

390

450

450

净容积/Net Capacity

/Liter

371

371

428

428

标况下气体体积 / Standard Volume









/N2

Nm3

218

391

252

233

/O2

Nm3

262

253

302

292

/Ar

Nm3

251

246

289

284

二氧化碳/CO2

Nm3



197



227

气流 / Gas Flow











N2,O2,Ar

Nm3/hr

15.1

15.1

15.1

15.1

CO2

Nm3/hr



5.1



5.1

* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

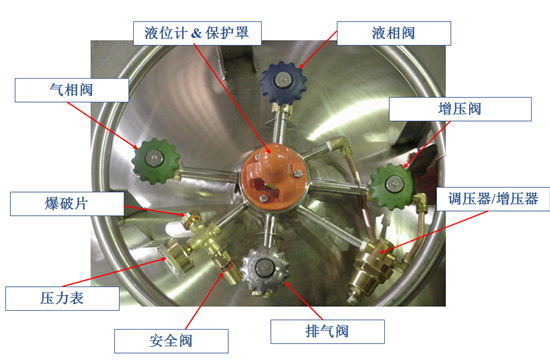

配置说明

1、液相阀——液相阀用来输入或者输出低温液体

2、增压阀——增加罐内压力,调节罐体汽化压力

3、调压器/增压器——(接通/断开)压力控制调节器

4、排气阀——又称放空阀,用于放空罐体内部压力

5、安全阀——又称泄压阀,在罐体内部压力超高时,用来泄压

6、压力表——指示罐体内部压力

7、气相阀——输出气体使用

8、液位计/保护罩——指示液氮罐内部低温液体液位,保护罩用来保护液位计





查特液氮罐用途介绍



1 查特液氮罐用于厌氧手套箱供应氮气,高纯度,压力的氮气供应,使用查特液氮罐配备厌氧手套箱供应氮气使用180MP 或者200MP型查特液氮罐



2 NMR核磁共振仪冲入液氮,使用低压力的DC230LP型号配置液氮低温软管为核磁共振仪补充液氮,DC230LP还为很多生物液氮罐做补充罐使用。低压力22PSI用途下,补充罐的使用广泛



3另外质谱仪,液质联用仪,气质联用以的高纯氮气供气使用180MP或者200MP,都是市场上的常用型号,在激光切割机领域,查特液氮罐的使用更为广泛,现有的动态热机械分析仪、高低温试验箱等都适配查特中、小型号的MP系列罐体。
