查特液氩杜瓦瓶配套等离子质谱仪供气方式有何好处

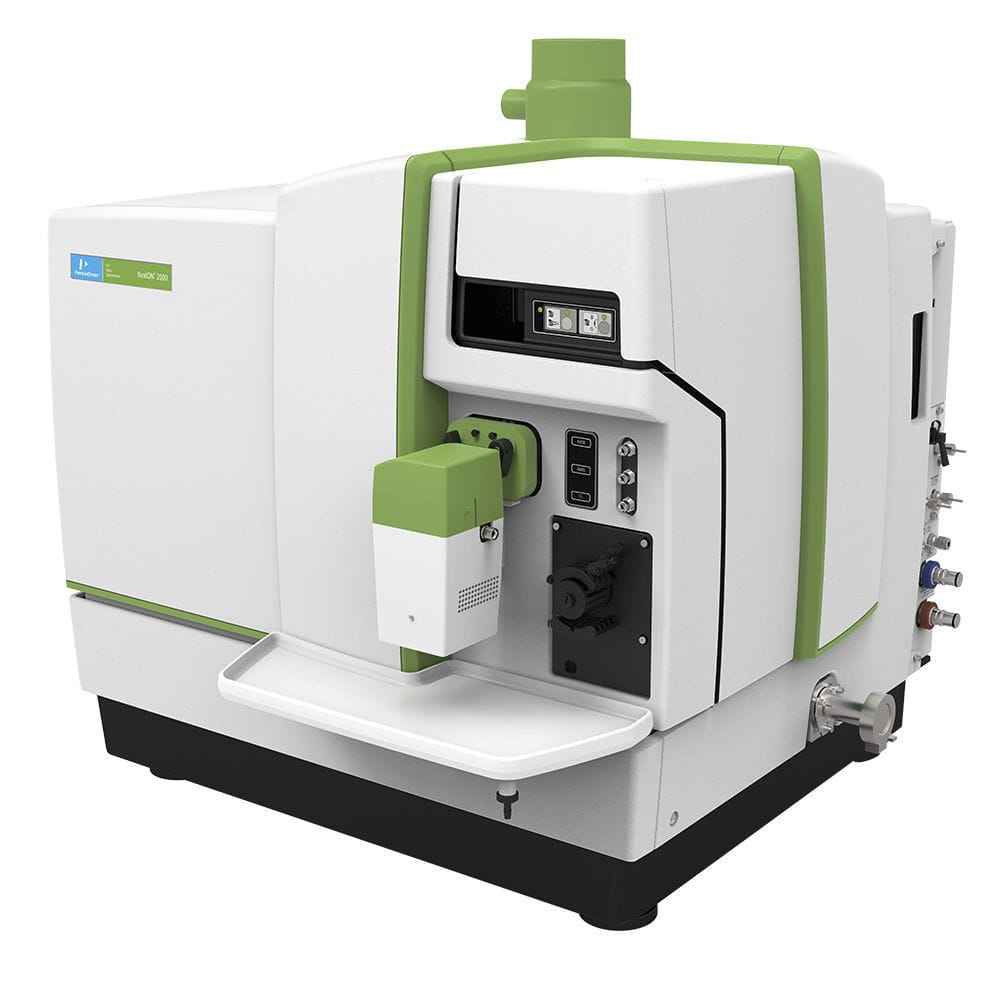

等离子质谱仪——ICP-MS全称是电感耦合等离子体-质谱法(Inductively coupled plasma-Mass Spectrometry)它是一种将ICP技术和质谱结合在一起的分析仪器,它能同时测定几十种痕量无机元素,可进行同位素分析、单元素和多元素分析,以及有机物中金属元素的形态分析。
因等离子质谱仪(ICP-MS)其内部运作中使用的载气,辅助气和冷却气需要的都是氩气。所以使用液态灌装的液氩杜瓦瓶为其供应氩气成为其必不可少的配套设备。 ICP-MS 质谱仪配套查特液氩杜瓦瓶,等离子质谱仪ICP-MS氩气消耗非常大的仪器设备,就ICP-MS质谱仪的使用的原理,其每分钟消耗17L的氩气,每小时消耗1020 L约等于1 m3冷却气Coolant Gas (或称等离子气Plasma Gas) .所以,如此高速率消耗的氩气,使用常规钢瓶供气显然是不可能实现的,所以,在ICP-MS质谱仪实验配置中,必须使用占地少且高效的液体灌装的液氩杜瓦瓶产品配套使用。

配置要求

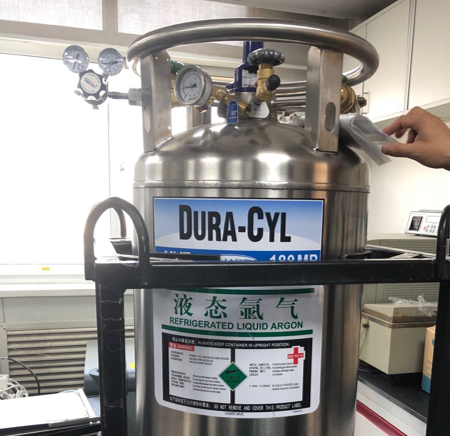

1 根据仪器耗气量测算,一般配置一台180MP型液氩杜瓦瓶或200MP型液氩杜瓦瓶较为适宜。(根据气体压力及瓶体储量测算,一台180MP型杜瓦瓶的储气量相当于18个普通高压气瓶的储气量,在使用及转运,经济成本上考虑,极为合适。)
2 出气端配置一套双表头氩气减压阀,为罐体内汽化出的氩气减压成仪器所需压力氩气。
3 氩气出口端配置管路接头,一般接实验室不锈钢气路系统,或者PU等材质的气路系统直接连接到等离子质谱仪ICP-MS仪上使用气体。
4 一般等离子质谱仪ICP-MS仪上使用氩气压力在0.7-0.8mpa左右压力,杜瓦瓶出口压力由减压阀来调节

杜瓦瓶技术参数

产品型号   180MP 200MP
规格   180 200
压力级别   MP MP
容量(升) 几何容积 196 209
尺寸和安全阀开启压力设定值
安全阀设定压力 psig/mpa 230/1.6 230/1.6
直径 厘米 50.8 50.8
高度 厘米 161.3 167.1
空重(公斤)   117.9 126.9
满重(公斤) N2 253 271
  O2 309 331
  Ar 351 375
标准状态下气体体积 N2 108 105
  O2 134 143
  Ar 130 139
性能
日蒸发量%每天 N2 1.9 1.85
  O2-Ar 1.3 1.2
气流(NM3/Hr) N2-O2-Ar 9.2 10.5
