液氮罐超声波液位报警器工作原理
时间:2026-06-01 14:53来源:原创 作者:小编 点击:
次
液氮罐专用超声波液位报警器采用外贴式非接触超声波检测技术，无需开孔、无需接触低温液氮介质，完美适配-196℃超低温工况。设备核心由超声波换能探头、信号处理模块、声光报警模块与数据传输单元组成。

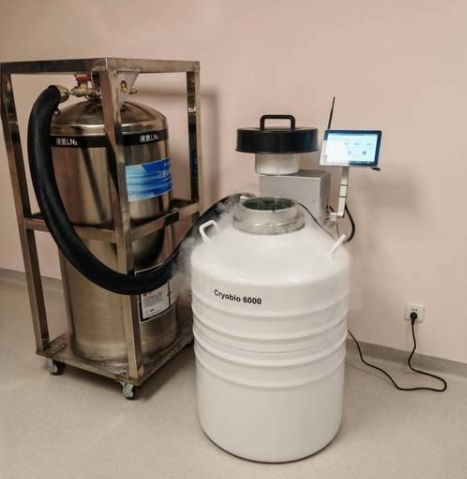

液氮罐、自增压液氮补给罐在工业深冷、生物存储、低温实验场景中，普遍存在液位监测盲区。传统人工称重、开盖测量、标尺估算方式，不仅精度低、耗时费力，还存在低温冻伤、罐内冷量流失、水汽进入导致阀门冻堵等隐患。超声波液位报警器专为低温液氮罐体设计，依托非接触式检测原理，可实现液氮液位实时监测、低液位预警、满液超限报警，是替代传统人工检测、实现液氮设备智能化管控、杜绝断供停机、降低介质损耗的核心配套装置。本文详细讲解其核心原理、结构优势、选型标准、安装调试规范与日常运维要点，适配各类立式杜瓦罐、工业液氮储罐。
一、核心工作原理
液氮罐专用超声波液位报警器采用外贴式非接触超声波检测技术，无需开孔、无需接触低温液氮介质，完美适配-196℃超低温工况。设备核心由超声波换能探头、信号处理模块、声光报警模块与数据传输单元组成。
工作时，外置贴壁探头发射高频超声波脉冲，穿透液氮罐不锈钢外壁，在罐内空气与液氮介质界面形成反射回波。设备通过精准识别声波传播速度、回波强度与传播时差，结合公式S=C×T/2换算液面高度，实时判定液位位置。当液位低于设定下限阈值或高于充装上限阈值时，系统立即触发声光报警，部分智能款可同步实现远程推送报警信号，实现无人值守监测。
相较于电容式、投入式液位检测设备，超声波外贴式方案彻底规避了探头低温结霜、结冰失效、介质腐蚀、拆装漏冷的问题，适配液氮长期超低温存储工况，检测稳定性更强、使用寿命更长。
二、设备核心结构与技术优势
1.
非接触无损检测，适配低温罐体。全程外贴式安装，无需对液氮罐开孔改造，不破坏罐体真空绝热结构，无冷量泄漏风险，不影响罐体原有保冷性能与使用寿命，适配所有规格自增压液氮罐、常规杜瓦罐。
2.
检测精度高，抗干扰能力强。工业级超声波探头支持多点采样滤波算法，可规避罐内氮气挥发、轻微雾气、压力波动带来的检测干扰，常规工况液位检测误差≤±5mm，分辨率可达3mm，能够精准捕捉液位细微变化，杜绝误报、漏报。
3.
双重报警防护，覆盖全工况。支持低液位缺水报警与超液位满溢报警双重功能：低液位报警可提前预警液氮不足，避免后端深冷设备断供停机；超液位报警可防止充装过量，杜绝液氮热膨胀憋压、安全阀频繁泄压的安全隐患。
4.
低功耗、高适配、易集成。设备功耗极低，支持24V直流供电或电池续航，可独立单机使用，也可对接车间智能控制系统，部分型号搭载液晶数显屏幕，实时可视化展示液位高度、设备状态，适配车间集中管控需求。
5.
杜绝传统检测弊端。彻底解决人工开盖测量导致的冷量流失、罐口结霜冻堵、水汽入罐破坏真空等问题，大幅降低液氮无效损耗与设备故障概率。
三、行业精准选型参数标准
针对工业液氮罐使用场景，选型需重点匹配检测量程、精度、适配罐体、抗干扰性能四大核心参数，具体选型标准如下：
1.
量程适配：常规175L、195L立式液氮罐，选用0～120cm量程型号；小型50L、100L杜瓦罐选用0～80cm量程型号，覆盖罐体全液位区间检测。
2.
精度要求：工业生产场景误差≤±5mm即可满足需求；生物样本存储、高精度实验配套场景，需选用误差≤±3mm的高精度型号，保障液位监测精准度。
3.
工况适配：必须选用低温罐体专用超声波液位报警器，适配不锈钢壁厚1.2mm～2.5mm的常规液氮罐，可抵御车间粉尘、常温温差、轻微震动干扰，无惧罐内低温汽化影响。
4.
功能选型：基础生产工况选用声光报警款即可；无人值守车间、集中供气系统，优先选用带远程信号推送、数据记录、液位曲线导出的智能款，便于生产追溯与耗材管控。
四、标准化安装与调试规范
1.
安装位置选择。探头固定于液氮罐罐体中下部标准监测点位，避开罐体焊缝、加强筋、凹凸变形区域，保证探头与罐体外壁完全贴合，无空隙、无偏移，避免声波散射影响检测精度。高低液位报警点位根据罐体容积预设：常规低液位预警值设置为罐内剩余15%～20%容积，高液位预警值设置为90%充装高度，预留安全膨胀空间。
2.
安装预处理。清理罐体安装位置表面灰尘、油污、冰霜，保证外壁平整洁净，贴合面无杂质，确保超声波信号穿透稳定，杜绝信号衰减导致的检测失灵。
3.
参数调试。设备通电后完成零点校准、满量程校准，开启智能滤波与多次采样确认功能，避免单点信号波动引发误报警。调试完成后模拟高低液位工况，测试报警响应灵敏度，确保功能正常。
4. 固定防护。探头安装完成后做好固定防护，避免设备挪动、罐体震动导致探头脱落、偏移，室外或潮湿车间需做好防潮防尘防护。
五、日常运维与故障排查
1.
日常保养。每日检查探头贴合状态，清理表面灰尘、水汽，保持检测面洁净；每月校准一次检测精度，核对液位显示与实际液位差值，确保监测精准；定期检查线路、供电状态，杜绝线路老化、接触不良引发设备失灵。
2.
常见故障排查。一是频繁误报警，多为探头贴合不紧密、表面结垢积尘、参数滤波未开启，重新固定探头、清洁表面、优化采样参数即可解决；二是无液位显示、检测失灵，大概率是探头损坏、线路故障，需排查供电与线路连接，更换故障探头；三是报警延迟，多为信号干扰，可开启抗干扰模式、远离大功率设备电磁干扰源。
六、应用价值总结
液氮罐超声波液位报警器凭借无损安装、精准监测、免维护、适配低温工况的核心优势，彻底解决了液氮罐体液位监测的行业痛点。既规避了人工检测的安全风险与资源浪费，又实现了液氮液位实时预警、耗材精细化管控，有效防止液氮断供停机、超装憋压泄压、介质过度损耗等问题，大幅提升液氮罐运行安全性与车间智能化运维水平，是工业低温储液系统的标配智能防护设备。
